Hur ljudisolerar och vibrationsdämpar du CNC-maskiner?

CNC-maskiner kan vara svåra att ljuddämpa eftersom bullret ofta kommer från flera håll samtidigt. Det kan handla om motorljud, spindelljud, verktyg mot material, skrammel från plåt eller kåpor, vibrationer i fundamentet, pumpar, fläktar, ventilation och resonans i hårda ytor runt maskinen. Därför behöver man först skilja mellan luftburet ljud, stomljud och efterklang i lokalen.

Luftburet ljud är det ljud som hörs direkt i rummet eller sprids vidare genom öppningar, väggar, dörrar och ventilation. Stomljud uppstår när vibrationer från maskinen går ner i golv, fundament, väggar eller andra byggnadsdelar. Efterklang handlar om hur ljudet studsar i lokalen och gör verkstadsmiljön hård, skramlig eller tröttande.

En fungerande lösning bör därför börja nära maskinen. Maskinfötter, fundament och kontaktytor behöver kontrolleras först, eftersom vibrationer ofta är en viktig ljudväg. Därefter bör man se över kåpor, plåtytor, skarvar, tätning, ventilation och eventuella bullerskärmar. Först när ljudkällan och svaga punkter är hanterade blir det logiskt att komplettera med tak- och väggabsorbenter för att förbättra rumsakustiken.

Målet är inte alltid att göra CNC-maskinen tyst, utan att minska de mest störande ljudvägarna. I vissa fall är vibrationsdämpning under maskinen viktigast. I andra fall behövs tätning, ljudbarriär, avskärmning eller absorption i lokalen. Den bästa lösningen bygger på att varje ljudproblem behandlas med rätt typ av åtgärd.

Fördelar med att ljudisolera och vibrationsdämpa CNC-maskiner

Minskar stomljud från maskinen
Vibrationsdämpning under maskinfötter och fundament kan minska ljudenergi som annars leds vidare genom golv och byggnadsdelar. Ger en tystare arbetsmiljö: Mindre maskinbuller, resonans och skrammel gör verkstadsmiljön mer kontrollerad och mindre tröttande.

Begränsar ljudspridning till andra utrymmen
Tätning, massa och ljudbarriärer kan hjälpa när CNC-buller stör kontor, angränsande produktionsytor eller andra lokaler. Minskar resonans i plåt och hårda ytor: Dämpande material kan hjälpa när kåpor, luckor eller metallpaneler förstärker maskinljudet.

Gör det lättare att arbeta nära maskinen
En mer dämpad ljudmiljö kan göra det enklare att kommunicera, övervaka processen och vistas i produktionsytan.

Kan anpassas efter maskintyp
Fräsning, svarvning, kapsling, pumpdrift, ventilation och materialbearbetning kan kräva olika kombinationer av dämpning.

Ger bättre effekt än enbart absorbenter
När vibrationer, tätning och ljudbarriär hanteras först får kompletterande akustikåtgärder bättre förutsättningar. Kan byggas stegvis: Börja med maskinfötter och kontaktytor, gå vidare till skarvar och avskärmning och komplettera därefter med rumsabsorption.

Så ljudisolerar och vibrationsdämpar du CNC-maskiner steg för steg

CNC-maskiner bör ljuddämpas metodiskt. Börja vid maskinen och arbeta dig utåt: maskinfötter, fundament, kåpor, skarvar, avskärmning, ventilation och till sist rumsakustik. Då minskar risken att man lägger absorbenter i lokalen när problemet egentligen är vibrationer i golvet eller resonans i maskinens plåtytor.

1. Identifiera om problemet är luftburet ljud, stomljud eller efterklang

Lyssna både nära CNC-maskinen och i angränsande rum. Om ljudet hörs som vinande, skärande eller mekaniskt buller är luftburet ljud viktigt. Om ljudet känns i golv, väggar eller stomme handlar det ofta om vibrationer. Om hela verkstaden låter hård och skramlig behövs även rumsabsorption.

2. Kontrollera maskinfötter och kontakt mot golv

Maskinens kontakt med golvet är ofta en av de viktigaste ljudvägarna. Om vibrationer går direkt ner i hårt industrigolv kan de spridas långt. Dampio PRO kan användas under maskiner och utrustning som riskerar att sprida stomljud vidare i byggnaden. Kontrollera alltid stabilitet, belastning och maskinens krav innan dämpning placeras under utrustningen.

3. Dämpa resonans i hårda ytor, kåpor och metallpaneler

CNC-maskiner har ofta plåt, metall, luckor och kåpor som kan förstärka resonans. På hårda ytor där tunn barriär, tätning och vibrationsdämpning behövs kan SilentDirect Polaric vara relevant. Där en slät ljuddämpande matta passar bättre kan SilentDirect Neo användas för vibrationer, resonanser och mekaniskt ljud.

4. Fånga ljud nära maskinen

Om ljudet kommer från ett avgränsat tekniskt utrymme, en maskinkapsling eller en yta nära ljudkällan kan absorberande material nära maskinen hjälpa till att minska reflekterat ljud. SilentDirect Egg är en profilerad ljudabsorbent för fordon, maskiner och tekniska utrymmen där man vill fånga upp ljud nära källan.

5. Täta skarvar, springor och genomföringar

Om maskinen är avskärmad, inbyggd eller placerad i ett separat utrymme är täthet avgörande. Kontrollera skarvar, dörrar, luckor, kabelgenomföringar, ventilation och anslutningar. Använd ljusmetoden för att hitta synliga springor och tryckmetoden för att känna efter luftläckage. SilentDirect Seal kan användas vid springor, skarvar och kontaktytor där ljudläckage eller vibrationer behöver minskas.

6. Bygg ljudbarriär där luftburet ljud sprids vidare

Om CNC-bullret stör andra rum behövs ofta mer massa och tätning i den ljudväg som läcker. SilentDirect MLV fungerar som en tung ljudbarriär i konstruktioner där luftburet ljud behöver bromsas. Skarvar i ljudisolerande uppbyggnader bör tätas noggrant, och SilentDirect Aluminium Sealing Tape kan användas där aluminiumklädda övergångar behöver hållas stängda.

7. Frikoppla konstruktioner som kan leda vibrationer

När man arbetar med ljudisolering och vibrationsdämpning är en av de viktigaste principerna att frikoppla material från varandra. Om olika byggnadsdelar ligger i direkt kontakt med varandra kan vibrationer, stomljud och ljudenergi lätt överföras vidare genom konstruktionen. Det gäller till exempel när man bygger upp ett regelverk för vägg, tak eller golv.

För att minska denna överföring bör de delar av regeln som kommer i kontakt med andra ytor först förses med ett vibrationsdämpande skikt. Här är SilentDirect Seal ett effektivt alternativ. Produkten är en tätningslist tillverkad av nitrilgummi (NBR) och är framtagen för att minska ljudläckage, dämpa vibrationer och bidra till en tätare, tystare och mer energieffektiv konstruktion.

8. Använd flexibel avskärmning där maskinen behöver skärmas av

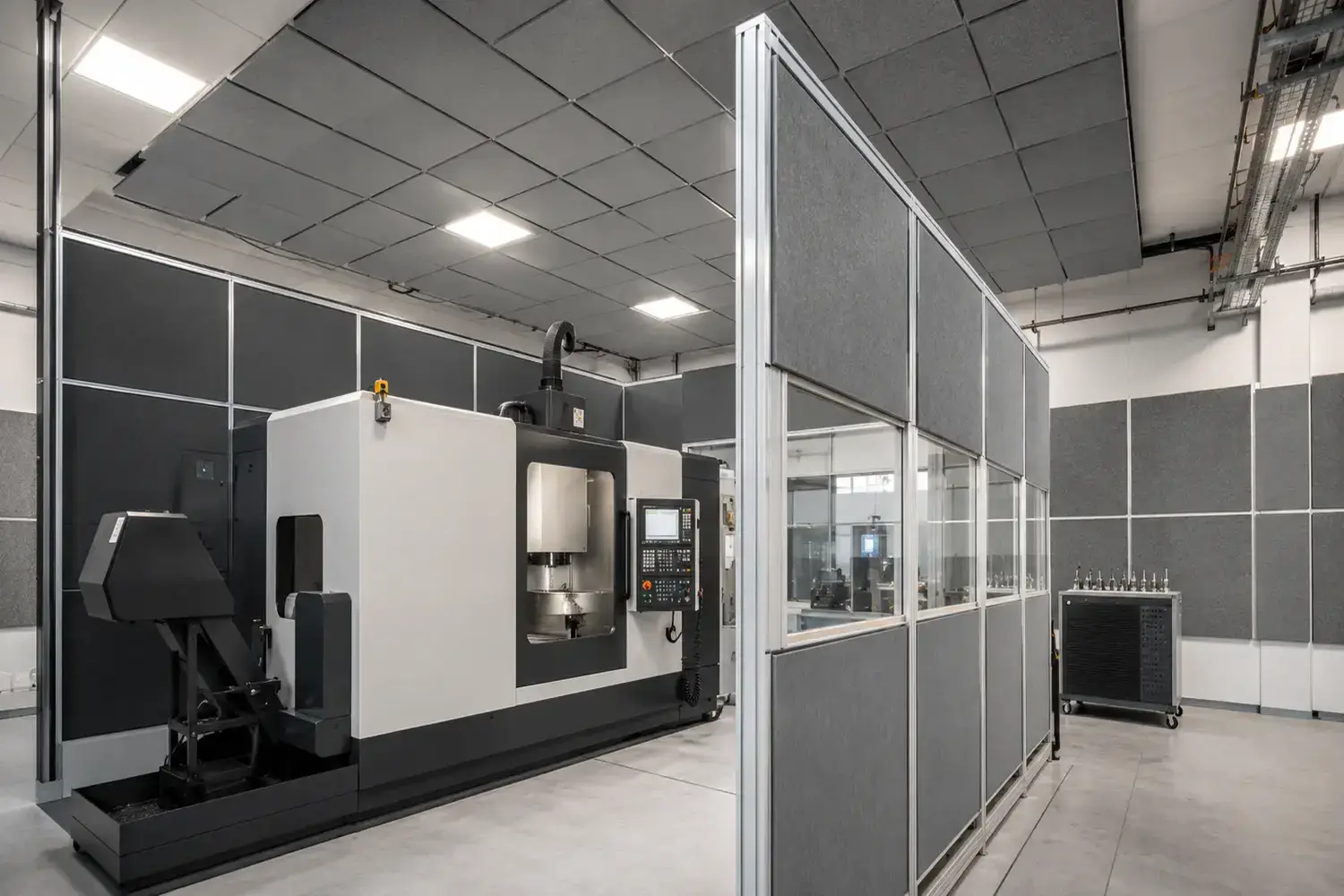

I vissa verkstäder är en fast inbyggnad inte möjlig. Då kan flexibel avskärmning vara ett alternativ i en åtkomlig maskinzon. SilentDirect Sound Barrier 2,48m kan användas för tillfällig eller flexibel avskärmning i en åtkomlig zon där en barriär kan placeras praktiskt. Vid ljudisolering av rör kan detta vara en lämplig lösning om du inte kan komma åt ljudkällan.

9. Komplettera med tak- och väggabsorbenter i lokalen

När maskinnära åtgärder är gjorda kan verkstadens akustik förbättras. I stora lokaler med hårda ytor kan PES Ceiling Deep Industry och PES Wall Deep Industry minska efterklang, skrammel och allmän bullernivå. Detta är ett komplement till vibrationsdämpning och ljudisolering, inte en ersättning.

10. Testa igen under verklig drift

Efter åtgärderna bör maskinen testas under normal drift. Lyssna nära maskinen, i angränsande rum och vid byggnadsdelar där vibrationer kan spridas. Om ljudet fortfarande känns i golvet behövs mer vibrationsdämpning. Om det läcker genom öppningar behövs tätning. Om rummet fortfarande är skramligt behövs mer absorption.

Vanliga misstag vid ljuddämpning av CNC-maskiner

Man börjar med väggabsorbenter trots att problemet är vibrationer
Absorbenter förbättrar rumsakustiken men löser normalt inte stomljud från maskinfötter eller fundament.

Man glömmer maskinens kontakt med golvet
Direktkontakt med hårt golv kan göra att vibrationer sprids långt i byggnaden.

Man missar plåtresonans
Kåpor, luckor och metallpaneler kan förstärka ljud om de inte dämpas på rätt sätt.

Man tätar inte avskärmningen
Små springor, kabelgenomföringar och otäta luckor kan släppa ut mycket ljud.

Man behandlar hela lokalen likadant
Maskinzon, fundament, ventilation, väggar och tak kan behöva helt olika åtgärder.

Visste du att…

En CNC-maskin kan upplevas som acceptabelt ljudande precis bredvid maskinen men ändå störa i andra delar av byggnaden. Det beror ofta på stomljud: vibrationer som går från maskinen ner i golvet och vidare genom konstruktionen. Därför bör vibrationsdämpning och frikoppling alltid kontrolleras innan man enbart satsar på absorbenter i rummet.

Produkter för ljudisolering och vibrationsdämpning av CNC-maskiner.

För CNC-maskiner bör produkterna väljas efter ljudväg. Maskinfötter och fundament kräver vibrationsdämpning, plåt och hårda ytor kan behöva resonansdämpning, och avskärmningar eller maskinrum kan behöva tätning och ljudbarriär. I större verkstäder kan tak- och väggabsorbenter komplettera genom att minska efterklang och skramlig ljudmiljö.

Dampio PRO är relevant för maskiner och utrustning som står mot hårda ytor och riskerar att sprida stomljud vidare i byggnaden.

SilentDirect Polaric passar plåt, metall och hårda ytor där tunn barriär, tätning och vibrationsdämpning behövs.

SilentDirect Neo är en slät ljuddämpande matta för vibrationer, resonanser och mekaniskt ljud där en jämn yta passar bättre än profilerad skumstruktur.

SilentDirect Egg är en profilerad ljudabsorbent för maskiner och tekniska utrymmen där man vill fånga upp ljud nära källan.

SilentDirect MLV används när konstruktionen behöver hög massa för att bromsa luftburet ljud och läckage.

SilentDirect Seal är en tätningslist för springor, skarvar och kontaktytor där små luftläckage eller vibrationer kan försämra resultatet.

SilentDirect Aluminium Sealing Tape används för att täta skarvar i ljudisolerande uppbyggnader där läckage riskerar att försämra ljuddämpningen.

SilentDirect Sound Barrier 2,48m kan användas för tillfällig eller flexibel avskärmning i en åtkomlig zon där en barriär kan placeras praktiskt. Vid ljudisolering av rör kan detta vara en lämplig lösning om du inte kan komma åt ljudkällan.

PES Ceiling Deep Industry passar industritak med kraftigt buller, stora volymer och behov av extra absorptionsdjup.

PES Wall Deep Industry passar industriväggar med hårda ytor, buller och behov av kraftigare väggabsorption.
